在2025年電子制造業追求極致精密與綠色轉型的雙重浪潮下，焊接環節的痛點被無限放大。工程師們面對01005甚至更小尺寸的元器件，傳統焊錫膏的精度不足、飛濺殘留問題頻發，而環保法規的持續加碼更讓含鉛焊料寸步難行。正是在這樣的行業困局中，多規格環保焊錫球悄然成為破局的關鍵鑰匙——它不僅是材料技術的革新，更是一場精密焊接領域的效率革命。

精密焊接的痛點：當微米級誤差成為量產瓶頸

走進2025年的SMT（表面貼裝技術）車間，0.3mm間距的BGA芯片、醫療植入式設備的微型傳感器已成常態。傳統焊錫膏在印刷環節極易產生橋連、少錫，返修率居高不下。某頭部手機代工廠的工藝總監曾向筆者透露，僅因焊接不良導致的攝像頭模組報廢，每月損失就超千萬。更嚴峻的是，歐盟2025年1月生效的《電子廢棄物無害化處理強制標準》將鉛、鎘等重金屬殘留限值再降40%，倒逼企業徹底放棄含鉛焊料。當精密與環保成為不可妥協的剛需，單一規格的通用型焊錫球顯然力不從心。

多規格焊錫球：定制化方案破解精度難題

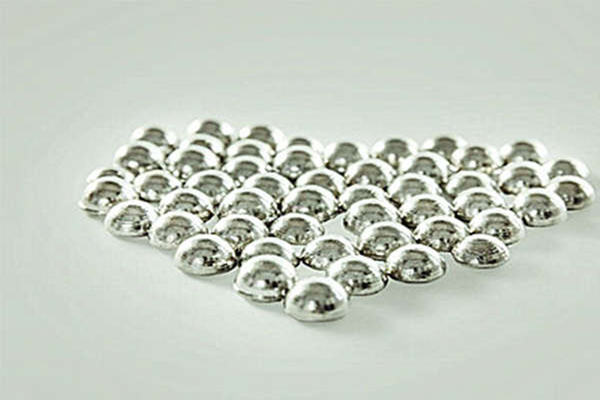

區別于傳統焊錫球的"一種尺寸打天下"，新一代多規格環保焊錫球通過粒徑分級實現精準匹配。以行業領先的錫球供應商"晶聯科技"為例，其產品線覆蓋0.05mm至0.76mm共12種粒徑，公差控制在±0.005mm以內。這種精細分級讓工程師能根據焊盤尺寸、元件重量、熱容量等參數選擇最佳球徑。焊接0.4mm pitch的CPU芯片時，選用0.25mm焊錫球可避免相鄰焊點粘連；而焊接大功率LED散熱基板時，0.76mm大球徑則能提供更強的機械支撐力。

更值得稱道的是其預成型技術帶來的革命性便利。焊錫球在出廠時已按設定數量預置在載帶或網板中，SMT產線只需直接貼裝，省去傳統錫膏印刷的鋼網清洗、脫模檢查等環節。深圳某無人機企業導入該工藝后，貼片機換線時間縮短70%，焊接良率從92%躍升至98.6%。這種"即取即用"的特性，讓精密焊接真正實現了"省心"——從試產到量產的過渡周期被壓縮至不可思議的48小時。

環保性能：從合規負擔到品牌溢價

2025年環保法規的鋼牙已切實咬進企業成本表。但值得玩味的是，領先企業正將環保焊料從"合規成本"轉化為"價值引擎"。以無鉛多規格環保焊錫球為例，其主流配方SnAg3.0Cu0.5不僅完全符合RoHS 3.0及歐盟新規，更因銀銅合金的加入，使焊點抗疲勞強度提升30%。這對新能源汽車控制板、太空衛星載荷等極端環境設備至關重要。

更具商業智慧的是供應鏈的綠色溯源實踐。全球最大焊錫球生產商Alpha Assembly Solutions在2025年3月推出"區塊鏈錫球"，每個批次原料的錫礦來源、碳足跡、回收比例均上鏈可查。某歐洲豪華車企正是憑借該溯源報告，成功將其電動車電池管理系統貼上"零沖突礦產"標簽，終端售價提升15%。當消費者愿為環保溢價買單時，多規格環保焊錫球已從車間的耗材升維成品牌的戰略資產。

未來已來：智能化與微型化的終極適配

隨著2025年第三代半導體在消費電子普及，GaN器件焊接溫度飆升至300℃以上，傳統SAC305焊料已顯疲態。行業給出的答案是高可靠性多規格焊錫球——通過摻雜稀土元素釔（Y）將熔點提升至320℃，同時粒徑進一步下探至0.02mm級別，以滿足量子芯片的焊接需求。更值得期待的是AI驅動的焊球選型系統：輸入PCB設計文件后，AI自動模擬熱應力分布并推薦最佳球徑組合，甚至預判潛在失效點。

當我們站在2025年回望，多規格環保焊錫球的價值早已超越焊接本身。它是精密制造與可持續理念的焊接點，更是中國智造向價值鏈高端攀升的微觀印證。當工程師從繁瑣的工藝調試中解脫，當消費者指尖劃過標注"100%無鉛"的電子產品，這場始于焊錫球的靜默革命，終將重塑整個電子制造業的基因。

問題1：多規格焊錫球如何解決微型元器件焊接的良率問題？
答：通過提供0.05-0.76mm分級粒徑，精準匹配微間距焊盤。0.25mm球徑專攻0.4mm pitch芯片，避免橋連；預置式載帶設計則消除錫膏印刷的偏移風險，某企業應用后良率提升6.6個百分點。

問題2：環保焊錫球是否增加企業成本？
答：短期看無鉛配方成本高約20%，但綜合效益顯著：免去含鉛廢棄物處理費用（2025年歐盟危廢處理費漲至€850/噸）；減少返修節約人工30%；更可借綠色溯源獲得溢價空間，某車企因此實現15%品牌溢價。
