▌錫膏焊接全攻略：2025年如何避免“墓碑效應”與虛焊陷阱？【錫鋅絲】

在2025年的電子制造領域，錫膏焊接依然是表面貼裝技術（SMT）的核心環節。無論是業余愛好者DIY Arduino項目，還是專業工廠生產最新款的折疊屏手機主板，掌握錫膏焊接的精髓都至關重要。隨著元器件尺寸持續微型化（如01005封裝普及）和無鉛環保要求的日益嚴格，傳統的錫膏焊接方法正面臨前所未有的挑戰。最近三個月，多家頭部電子代工廠因錫膏焊接不良導致的批次性召回事件頻上熱搜，讓從業者不得不重新審視這個看似基礎實則暗藏玄機的工藝。錫鋅絲

基礎篇：溫度曲線——錫膏焊接的生命線

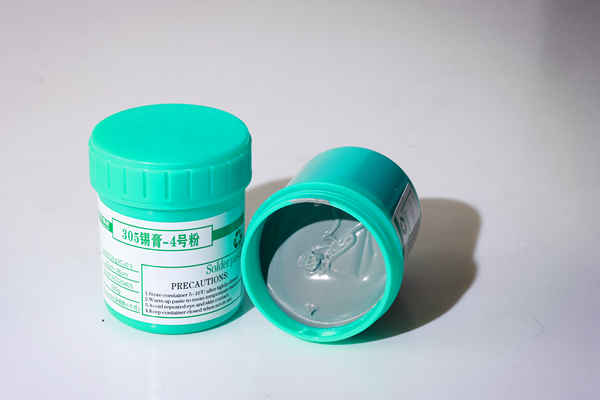

錫膏焊接絕非簡單“加熱熔化”的過程。2025年主流無鉛錫膏（如SAC305）的熔點在217-220℃之間，但實際回流焊需經歷精準控制的四個階段：預熱區（緩慢升溫至150-180℃，每秒1-3℃）、浸潤區（保溫60-120秒蒸發溶劑）、回流區（快速升溫至峰值245-255℃）、冷卻區（強制降溫速率≤4℃/秒）。任何環節的偏差都會埋下隱患。，預熱過快會導致溶劑氣爆引發錫珠飛濺；峰值溫度不足則產生冷焊，焊點呈現啞光灰暗的“豆腐渣”狀；而冷卻過慢會使焊點結晶粗大，機械強度驟降30%以上。

更關鍵的是元器件熱容差異帶來的“熱沉效應”。當PCB上同時存在0402電阻和QFN芯片時，大體積器件會吸熱導致周邊小元件實際溫度偏低。2025年業內領先的解決方案是采用分區熱補償技術，通過紅外測溫儀動態調整各溫區功率。某深圳手機代工廠的實測數據顯示，優化后焊接缺陷率從1.2%降至0.15%，僅返修成本每年就節省超800萬元。

實戰篇：手工焊接的精密操作守則

對于維修或小批量生產，手工焊接錫膏仍不可替代。2025年最新版IPC-A-610J標準特別強調：使用針筒點錫膏時，焊盤覆蓋率需達75%以上且厚度控制在0.1-0.15mm。業內常用“臺階測試法”檢驗——將刮刀垂直于PCB刮過錫膏，階梯高度差應在0.03mm內。若手工貼裝0201元件（尺寸僅0.25×0.125mm），建議采用真空吸筆配合3倍放大鏡操作，錫膏量精確到0.001ml級別。

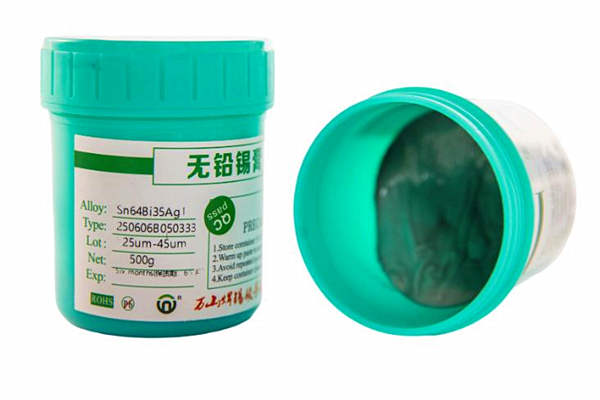

熱風槍返修BGA芯片時更需謹慎。溫度需分三段設定：100℃預熱PCB底部60秒，避免驟熱導致分層；頂部熱風以8℃/秒升至235℃并保持30秒；用吸錫線清理焊盤殘留錫膏。某軍工企業實驗發現，若直接高溫加熱，陶瓷封裝BGA的應力裂紋風險增加47%。而使用含2%鉍的低溫錫膏（熔點138℃），可顯著降低熱損傷，特別適合柔性屏排線焊接。

前沿篇：2025年錫膏技術新突破

隨著第三代半導體崛起，氮化鎵（GaN）器件的焊接迎來革命。傳統錫膏在300℃高溫下會迅速氧化失效，而2025年新推出的納米銀燒結錫膏（粒徑50nm）可在250℃、15MPa壓力下實現共晶焊接，熱導率高達240W/mK，是普通錫膏的5倍。特斯拉最新車載充電模塊采用該技術，功率密度提升至4.8kW/L，工作溫度直降28℃。

另一項突破是光固化錫膏。日本某研究所開發的UV反應型錫膏，在385nm紫外光照射下10秒即可完成定位焊接，強度達18MPa。這徹底解決了微型醫療傳感器（如植入式血糖監測芯片）因熱敏感無法焊接的難題。更令人振奮的是，德國團隊在2025年3月宣布研發出自修復錫膏——當焊點出現微裂紋時，膠囊內嵌的修復劑會自動滲出填補，預計將電子設備壽命延長3倍以上。

問答環節

問題1：冷藏錫膏回溫不徹底會導致什么后果？
答：未充分回溫（通常需4小時/25℃）的錫膏內部存在冷凝水。焊接時水分急速汽化將產生“爆米花效應”，形成直徑50-200μm的錫球四處飛濺。這些錫球可能橋接精密IC引腳造成短路，或殘留在板底引發漏電。2025年某無人機主板失效案例中，73%的電源短路故障源于此。

問題2：如何避免QFN芯片的“虛焊黑洞”？
答：QFN芯片中央散熱焊盤是重災區。要采用階梯鋼網——外引腳開孔厚度0.12mm，散熱焊盤區域減薄至0.08mm并開50%網格陣列，防止錫膏過多將芯片頂起。回流時需底部預熱+頂部熱風的雙向加熱，確保散熱焊盤溫度比外圍引腳高5-8℃。某國產SSD主控芯片量產數據表明，優化后焊接良率從82%提升至99.4%。

問題3：0201元件焊接時總立碑怎么辦？
答：“墓碑效應”多因兩端焊盤熱失衡。2025年最佳實踐是：在PCB設計階段對焊盤進行非對稱處理——元件本體下方的焊盤面積縮減15%，另一側增加導熱孔。焊接時采用“斜升式”回流曲線，浸潤區延長至90秒使兩端熔融同步。某TWS耳機廠統計顯示，該方法使01005電阻的立碑率從8.3%降至0.02%。
