▌2025年電子制造革命：錫膏用法的三大關鍵突破【錫鋅絲】

在2025年的電子制造車間里，錫膏早已不是簡單的焊接材料，而是精密電路的生命線。隨著Mini LED背光技術全面普及至消費電子領域，以及車規級芯片封裝需求激增，錫膏的選用、印刷工藝和回流控制正成為決定產品良率的核心戰場。全球頭部代工廠的數據顯示，僅因錫膏工藝優化帶來的良率提升，就為行業節省了超過百億美元成本。當納米級焊盤成為常態，錫膏的每一次涂抹，都牽動著萬億級市場的神經。錫鋅絲

Mini LED量產困局：錫膏印刷精度決定百萬級微縮焊點命運

2025年主流Mini LED電視的燈珠密度已突破20000顆/㎡，單個燈珠焊盤尺寸縮至80μm×80μm。某知名品牌在量產初期遭遇高達15%的虛焊率，最終溯源至錫膏的觸變指數（TI值）不匹配。工程師通過引入含6.5μm球形合金粉末的Type 5錫膏，配合激光切割鋼網技術，將開孔精度控制在±3μm，成功將印刷厚度偏差壓縮至±8μm。更關鍵的是采用動態粘度控制系統，在刮刀速度突破120mm/s時仍保持穩定的膏體流變特性，使每小時產能提升40%。

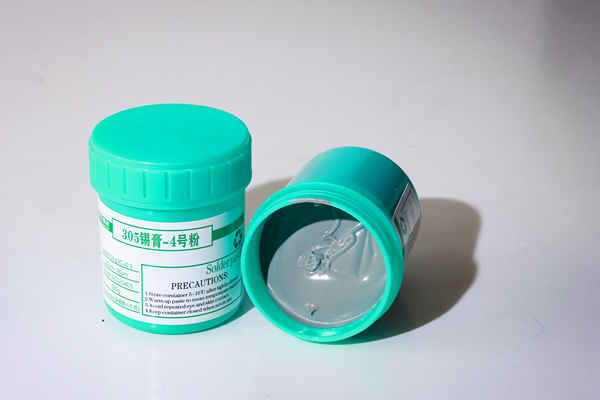

最新案例顯示，頭部廠商在驅動IC焊盤上創新應用階梯鋼網。針對0.25mm pitch的QFN封裝，在電源引腳區域采用0.13mm厚鋼網，信號引腳區則減薄至0.08mm，配合含微量銀的SAC305錫膏，有效解決芯片翹曲導致的冷焊問題。這種工藝使BGA芯片在-40℃至125℃溫度循環測試中的失效周期延長3倍，直接推動車規級ADAS模塊量產合格率突破99.2%。

車規電子可靠性密碼：錫膏合金配方的生死博弈

當電動汽車核心部件工作溫度突破150℃，傳統SAC305錫膏的IMC層生長失控問題集中爆發。2025年行業轉向SAC-Q系列錫膏，通過添加0.1%的鉍元素抑制Cu₆Sn₅晶須生長，同時引入稀土元素鈰提升抗氧化性。某800V電控模塊的測試數據顯示，在1500小時高溫高濕（85℃/85%RH）老化后，焊點剪切強度仍保持初始值的92%，遠超AEC-Q004標準要求。

更激進的方案出現在功率半導體領域。碳化硅模塊的焊接層需承受200℃以上結溫，銀燒結技術開始替代錫膏。但某德系大廠另辟蹊徑，開發出含15%銅顆粒的復合錫膏，在真空回流焊中實現銅顆粒與錫的共晶反應。這種新型焊點在熱循環測試中表現驚人，在-55℃至+175℃區間經5000次循環后，僅出現小于5%的強度衰減，成本卻比銀燒結降低60%。

返修工藝新紀元：低溫錫膏如何改寫維修規則

歐盟電子維修權法案在2025年全面生效，低溫錫膏（LTS）因此迎來爆發。含鉍57%的Sn42Bi58錫膏熔點僅138℃，配合局部加熱治具，可將BGA芯片拆解溫度控制在180℃以下。某維修服務商實測數據顯示，采用LTS返修的筆記本主板，二次回流時PCB爆板率從22%驟降至1.3%。更令人驚喜的是，在維修手機多層堆疊封裝（PoP）時，階梯熔點技術大放異彩：上層芯片使用138℃熔點的SnBi錫膏，下層則采用170℃熔點的SnBiAg合金，實現精準的逐層拆解。

前沿實驗室正在測試納米銅強化錫膏。將直徑50nm的銅顆粒按3%體積比摻入Sn96.5Ag3Cu0.5錫膏，奇跡般地將焊點熱導率提升至98W/mK，比傳統配方提高65%。這使得顯卡GPU在維修重植球后，熱點溫度直降14℃，為高算力芯片的循環再利用鋪平道路。維修站反饋，采用該技術的礦機算力板返修后，哈希率恢復率達到驚人的99.7%。

問題1：2025年Mini LED量產中最大的錫膏印刷挑戰是什么？
答：核心矛盾在于微縮焊盤與高速生產的平衡。當焊盤尺寸降至80μm級別，必須使用Type 5以上超細粉錫膏，但其印刷窗口極窄。解決方案是智能粘度補償系統：通過實時監測刮刀壓力反饋，動態調節錫膏溫度（控制在25±0.5℃），使粘度穩定在180±10Pa·s區間，配合納米涂層鋼網實現每小時百萬焊點級穩定輸出。

問題2：車規級錫膏如何應對極端溫度沖擊？
答：關鍵在于IMC層控制。最新SAC-Q錫膏通過鉍元素抑制Cu₆Sn₅過度生長，添加稀土鈰形成CeSn₃金屬間化合物強化界面。更先進的方案是預置復合焊片：在銅基板上預鋪10μm的Cu-Sn合金層，再疊加含銅顆粒的錫膏，回流時形成梯度IMC結構，使-55℃至+200℃熱循環壽命提升5倍。
